VMM – Vision Measuring Machine Systems
A Vision Measuring Machine (VMM) is a non-contact measurement system that combines high-precision optics, controlled illumination, motion stages, and inspection software to measure 2D features with accuracy and repeatability. Vision Measuring Machine systems support dimensional inspection by capturing clear edges and measuring lengths, diameters, radii, angles, and feature positions with reliable optical analysis.
In manufacturing quality control, a Vision Measurement Machine supports faster inspection cycles and improves consistency between operators. A rigid mechanical structure, stable lighting environment, and dedicated measurement software help minimize variation across production shifts while maintaining dependable inspection reports.
This Vision Measuring Machine category includes a wide range of inspection platforms, from manual entry-level systems for routine measurement tasks to CNC automated and multi-sensor configurations designed for advanced metrology workflows. The category also covers Video Measuring Projector systems that enable quick profile visualization and efficient measurement of part geometry.
Applications for Vision Measurement Machines
Vision Measuring Machines support dimensional inspection across many production and quality control environments. Their optical measurement capability allows accurate checks of small features, delicate components, and complex part geometries without physical contact.
Incoming inspection and receiving QC:
Verify component dimensions before releasing materials to production. Vision-based profile checks allow quick go/no-go verification while maintaining clear inspection records for traceability.
In-process inspection for machined, stamped, and laser-cut parts:
Measure hole patterns, slots, edges, angles, and feature spacing during production. Early detection of dimensional drift helps reduce scrap, prevent downstream issues, and limit rework.
Plastics and molded components:
Measure ribs, bosses, openings, and molded features where contact measurement tools could deform softer materials. Controlled illumination improves edge contrast across glossy, matte, or textured surfaces.
Electronics and precision hardware:
Inspect connectors, miniature fixtures, and precision assemblies where consistent optical edge detection supports tighter dimensional tolerances and repeatable inspection results.
Batch inspection with fixtures and repeat programs:
Run repeatable CNC measurement routines on identical parts or part arrays. This approach minimizes manual steps and helps maintain lot-to-lot measurement consistency.
Standards Used for Vision-Based Dimensional Metrology Programs
Vision Measuring Machines are frequently referenced within dimensional metrology frameworks that define measurement decision rules, GPS measurement equipment concepts, and system verification practices.
- ISO 14253-1 – Defines decision rules that consider measurement uncertainty when verifying product specifications.
- ISO 14978 – Covers general concepts and requirements for GPS measuring equipment used in dimensional metrology.
- ISO 10360-7 – Describes acceptance and reverification concepts for imaging probing systems, often referenced in vision-based measurement verification.
- ANSI/ASME B89.4.1 – Provides methods for specifying and testing coordinate measuring machine performance and is widely referenced in U.S. metrology programs.
Why Choose QualiVMM™ for Vision Measuring Machine Workflows
Stable measurement begins with a reliable platform
Several systems in the QualiVMM™ lineup feature granite bases and precision motion components that support consistent positioning and repeatable inspection results. A rigid structural design helps maintain dimensional accuracy during routine measurement tasks and extended inspection cycles.
Lighting control enhances edge visibility
Program-controlled multi-zone LED illumination and contour lighting allow operators to adjust contrast across reflective metals, textured materials, and mixed surface coatings. This controlled lighting environment improves feature visibility and supports reliable edge detection during measurement.
A clear imaging path supports confident inspection
High-resolution cameras combined with optical zoom lenses provide clear visualization of part geometry. This imaging capability helps quality teams perform precise edge-based measurements and verify dimensional features with greater confidence.
Flexible sensor configurations expand measurement capability
Selected advanced platforms support expanded 2.5D and 3D inspection workflows through optional probe and laser sensor modules. This flexible configuration approach allows the system to handle a broader range of measurement tasks as inspection requirements grow.
Product lineup under Vision Measurement Machine – QualiVMM™ Series
High Stability Vision Measuring Machine (VMM) – QualiVMM™ MB Series
The QualiVMM™ MB Series is positioned for stable and repeatable dimensional inspection workflows. This high-stability category focuses on rigid platform design and controlled motion to support dependable measurement performance in routine quality control and precision inspection tasks.
Heavy-Duty Multisensor Vision Measuring Machine (VMM) – QualiVMM™ MuSen Series
The QualiVMM™ MuSen Series supports multi-sensor measurement workflows with a heavy-duty platform configuration. These systems are intended for inspection programs that require expanded measurement capability across optical, probe, or laser-based workflows.
Vision Measuring Machine (VMM) – QualiVMM™ UltraVis Series
The QualiVMM™ UltraVis Series provides configurable sensor packages with optional laser and probe measurement capability depending on system configuration. Each series size includes published travel ranges and accuracy tables to support inspection planning.
Basic Video Measuring Machine (VMM) Category
This category focuses on a camera and zoom optics approach for routine 2D dimensional inspection. Systems in this group are designed for practical quality control tasks where a straightforward measurement workflow is preferred over full CNC automation.
Basic Vision Measuring Machine (VMM) – QualiVMM™ Basic Series
The QualiVMM™ Basic Series centers on granite structural support, digital imaging, controlled LED illumination, and iMeasuring-based inspection routines for daily QC operations.
Available models include:
- QualiVMM™ Basic 150 Series
- QualiVMM™ Basic 200 Series
- QualiVMM™ Basic 300 Series
- QualiVMM™ Basic 400 Series
Semi-Automatic and Motorized Vision Measuring Machines
Semi Automatic Vision Measuring Machine (VMM) – QualiVMM™ Semi 300 Series
A category option for inspection teams seeking partial automation while maintaining manual interaction during measurement tasks.

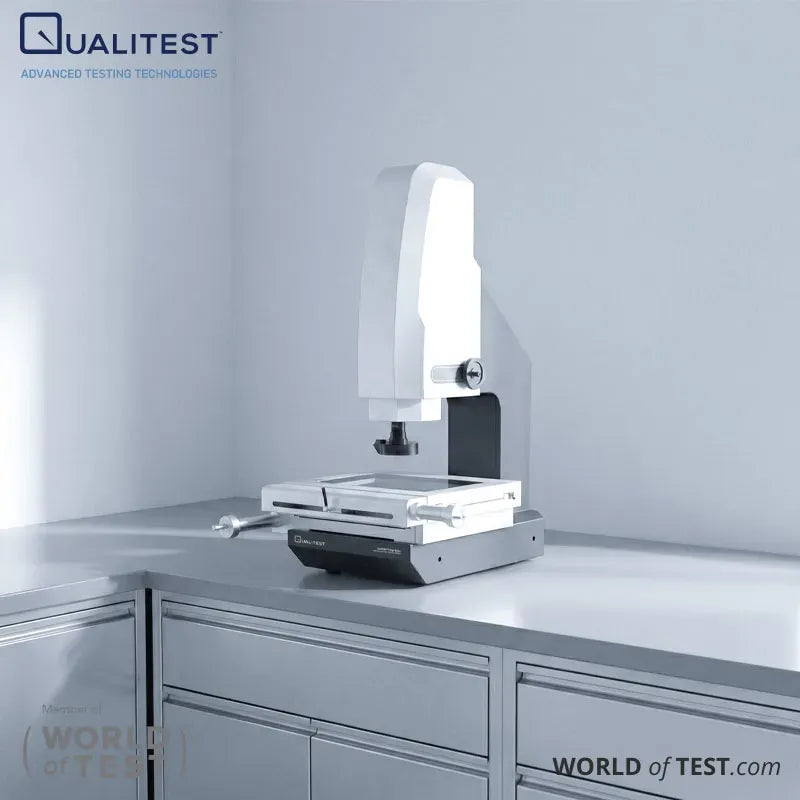

High Accuracy Vision Measuring Machine (VMM) – QualiVMM™ iHigh Series
This category supports tighter tolerance inspection programs where higher measurement precision is required.

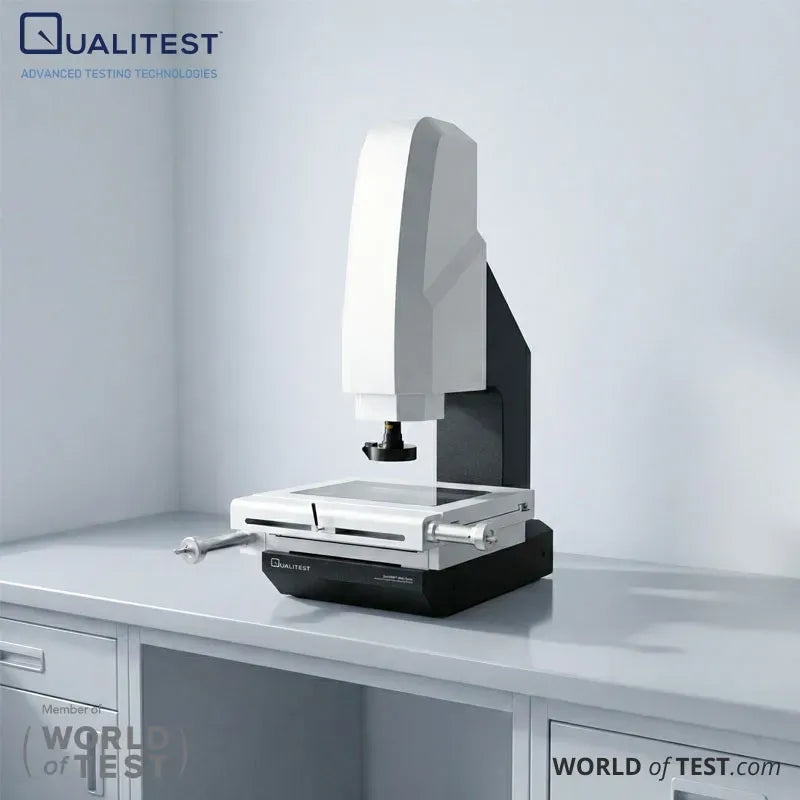

Motorized Precision Vision Measuring Machine (VMM) – QualiVMM™ iMoto Series
The iMoto Series provides motorized positioning that supports repeatable inspection workflows and improved positioning control.

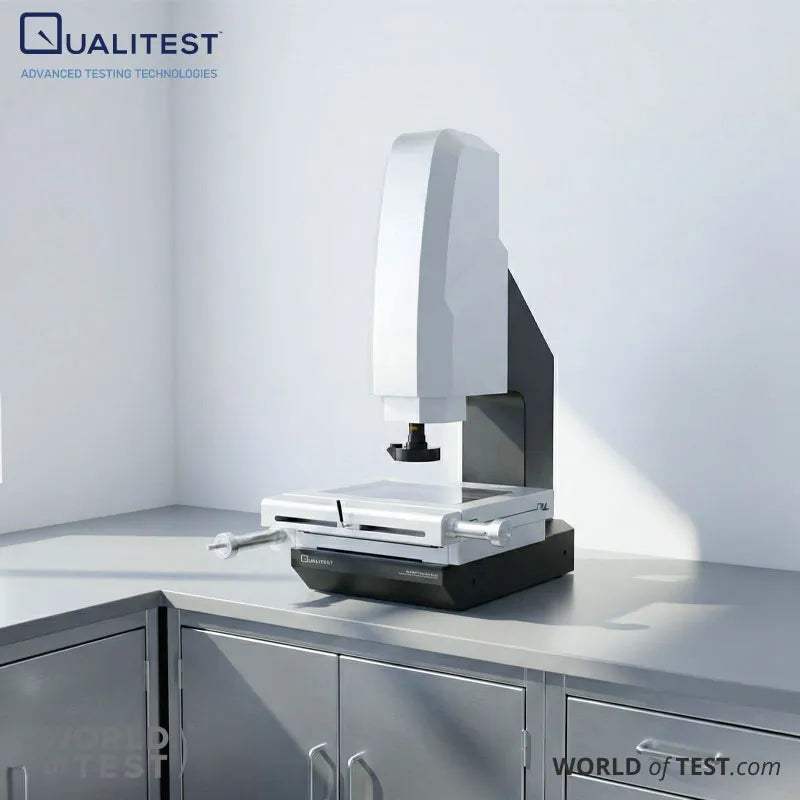

Semi Automated Vision Measuring Machine (VMM) – QualiVMM™ Semi Auto Series
This platform bridges manual and automated measurement approaches, offering greater efficiency while maintaining operational flexibility.
Automatic Vision Measuring Machines (CNC)
Automatic Vision Measuring Machine – QualiVMM™ Auto Series
The QualiVMM™ Auto Series supports CNC-based dimensional inspection workflows. Typical applications include machined components, electronics inspection, batch measurement routines, GD&T reporting, and optional sensor-based 2.5D or 3D measurement tasks.
Cantilever Automatic Vision Measuring Machine – QualiVMM™ Canti Auto Series
The Canti Auto Series provides a cantilever-style CNC inspection platform. Standard system delivery and optional accessories are described within the product documentation set.
Accurate Cantilever Automatic Vision Measuring Machine – QualiVMM™ Accut Canti Series
This cantilever CNC configuration includes a model structure with defined travel ranges and Z-axis customization guidance for different inspection requirements.
Double Track Accurate Cantilever Automatic Vision Measuring Machine – QualiVMM™ DT Canti Series
The DT Canti Series features a double-track and double-slider motion concept designed to improve motion stability during CNC measurement. The platform includes 0.5 μm scale resolution and programmable lighting control.
Sensor-Based Automatic Vision Measuring Machines
Accurate Sensor Automatic Vision Measuring Machine – QualiVMM™ AS Series
Available models include:
- QualiVMM™ AS 300 Series
- QualiVMM™ AS 400 Series
- QualiVMM™ AS 500 Series
The AS Series supports CNC dimensional inspection workflows, batch inspection routines, measurement across mixed surface finishes, and optional sensor-based 2.5D and 3D inspection paths.
Ultra-High Precision Vision Measuring Machines
Ultra-high Precision Cantilever Automatic Vision Measuring Machine – QualiVMM™ UPC Series
The UPC Series supports multiple system configurations, including optical-only measurement, probe inspection, laser-based scanning, and multi-sensor combinations. Travel customization guidance is provided based on system size classes.
Video Measuring Projector Systems
Video Measuring Projector – QualiVMP™ Series
The QualiVMP™ Series supports profile viewing with digital measurement tools for fast and repeatable inspection. Systems in this lineup include granite structural support, zoom optics paired with a high-resolution color camera, multiple LED illumination options, and a DP400 digital readout workflow for measurement display and recording.
QualiVMP™ lineup under this category
- Video Measuring Projector – QualiVMP™ Series
- Basic Video Measuring Projector – QualiVMP™ Basic Series
- Reguler Video Measuring Projector – QualiVMP™ Reg Series
- Video Measuring Projector Pro – QualiVMP™ Pro Series
- Advanced Video Measuring Projector – QualiVMP™ Adv Series
- Video Measuring Projector Pro – QualiVMP™ Adv 2000 Series
- Advanced Video Measuring Projector – QualiVMP™ Adv 2500 / 3000 / 4000 / 5000 Series
Multifunction Digital Readout for Video Measuring Projector – QualiVMP™ Readout Digi 400
The QualiVMP™ Readout Digi 400 provides a multifunction digital readout interface designed for video measuring projector workflows. It supports clear measurement display, dimensional calculation, and inspection data recording during profile measurement tasks.
Quick Guide to Choosing the Right Platform
Choose a Basic VMM when:
You need dependable 2D optical measurement for routine quality control tasks with stable construction and practical lighting control.
Choose an Automatic or Cantilever CNC VMM when:
Your inspection program requires programmable measurement routines for repeat jobs, fixtures, and higher throughput with reduced operator-to-operator variation.
Choose a Multi-Sensor Capable Series when:
Your inspection requirements may expand toward 2.5D or 3D measurement workflows, and you want a platform that supports probe and laser sensor configurations.
Choose a Video Measuring Projector when:
You want fast profile-based inspection with a digital readout workflow and straightforward operator training for efficient dimensional checks.
