Le contrôle de la rugosité de surface est essentiel pour optimiser les performances, la durabilité et l'efficacité des produits dans tous les secteurs industriels. De l'aérospatiale à l'électronique, cette méthode de mesure permet aux ingénieurs d'évaluer le degré de lissage ou de texture d'une surface.
Mais dans quelle mesure la texture de votre surface influe-t-elle réellement sur le frottement, la lubrification, l'adhérence ou l'usure ? Vous allez le découvrir. Cet article vous dévoile les méthodes, les paramètres et les outils nécessaires pour maîtriser la texture de surface et ainsi optimiser la conception et la qualité de vos produits.
Qu’est-ce qu’un test de rugosité de surface ?
Les tests de rugosité de surface mesurent les aspérités microscopiques de la surface d'un matériau. Ils permettent de déterminer le degré de lissage ou de texture d'une surface, ce qui influe directement sur l'interaction des composants lors de leur utilisation. Ces tests sont essentiels dans des secteurs tels que l'aérospatiale, l'automobile, l'électronique et les dispositifs médicaux, où la précision et la performance sont primordiales.
Article connexe : Qu’est-ce qu’un profilomètre ? Types, utilisations et mode de mesure de la rugosité de surface
La texture de surface se compose de trois éléments : la rugosité, l’ondulation et la forme. La rugosité est due au processus de fabrication, l’ondulation provient des vibrations de la machine ou de la déformation de l’outil, et la forme désigne les irrégularités de surface à grande échelle. Comprendre ces distinctions permet aux ingénieurs de choisir la méthode de test appropriée et d’interpréter les résultats avec précision.
Pourquoi la rugosité de surface est importante
La rugosité de surface peut être un facteur déterminant pour la fonctionnalité d'un produit. Elle a un impact sur :
- Frottement et usure : Les surfaces rugueuses augmentent le frottement, ce qui accélère l’usure. Cependant, les surfaces ultra-lisses peuvent ne pas retenir correctement les lubrifiants.
- Lubrification : Les surfaces légèrement rugueuses retiennent mieux l'huile, améliorant ainsi l'efficacité des pièces mobiles.
- Nettoyage et hygiène : Les surfaces lisses sont plus faciles à nettoyer et plus résistantes à la contamination.
- Revêtement et adhérence : La texture de la surface influe sur l'adhérence des peintures, des adhésifs ou des revêtements.
L'équilibre de la finition de surface est essentiel pour obtenir des performances optimales sans dépenser des sommes excessives pour des finitions ultra-lisses.
Explication des principaux paramètres de rugosité de surface
Différents paramètres décrivent les caractéristiques de rugosité de surface. Voici les plus couramment utilisés :
| Paramètre | Description |
|---|---|
| Ra | Moyenne arithmétique des écarts absolus par rapport à la ligne moyenne. La plus courante et la plus standardisée. |
| Rz | Différence moyenne de hauteur entre les cinq plus hauts sommets et les cinq plus bas vallées sur une longueur d'échantillonnage. |
| Rt | Hauteur totale entre le plus haut sommet et la vallée la plus profonde sur une distance d'évaluation. |
| Rp | Hauteur maximale au-dessus de la ligne moyenne. |
| camping-car | Profondeur maximale sous la ligne moyenne. |
Ces paramètres offrent aux ingénieurs différentes manières de quantifier et d'interpréter l'état de surface, en fonction de la pièce et de l'application.
Comment mesure-t-on la rugosité de surface ?

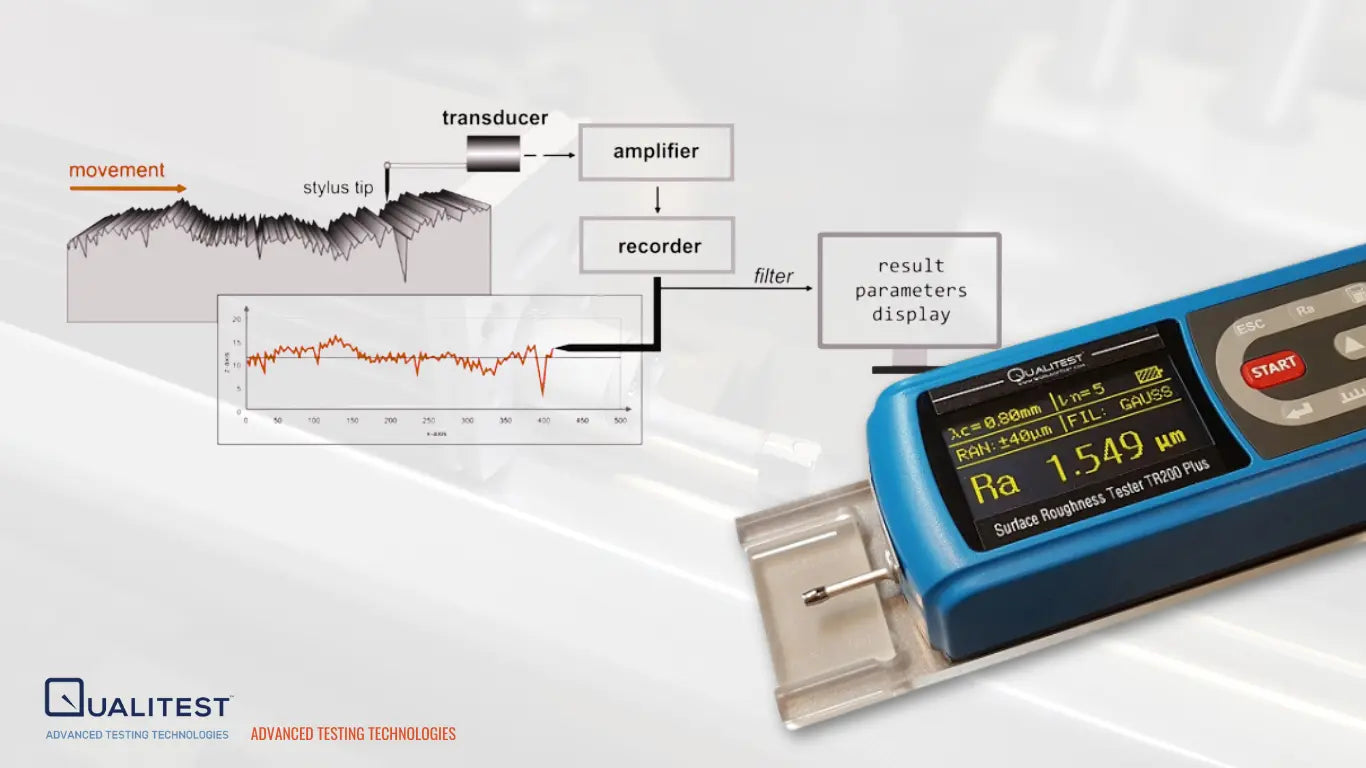

1. Profilométrie de contact (méthode du stylet)
Cette méthode utilise un stylet à pointe de diamant qui se déplace sur la surface. Lorsque le stylet rencontre des aspérités, ses mouvements verticaux sont enregistrés et convertis en données. Elle est largement utilisée pour les surfaces métalliques et offre une grande précision.
| Avantages | Cons |
|---|---|
| Précis et largement standardisé | Peut rayer les matériaux souples |
| Formes d'onde claires pour l'analyse de profil | Long à réaliser pour les surfaces complexes |
2. Méthodes sans contact (optiques, interférométrie, laser)
Ces techniques utilisent la lumière, le laser ou d'autres méthodes optiques pour scanner une surface sans la toucher. L'interférométrie optique, par exemple, analyse les franges d'interférence créées par la réflexion de la lumière pour construire une carte 3D de la surface.
| Avantages | Cons |
|---|---|
| Aucun dommage de surface | Limité par la réflectivité de surface |
| Rapide et adapté aux matériaux doux ou délicats | Plus sensible aux facteurs environnementaux |
Article connexe : Profilomètre optique ou à stylet : lequel vous faut-il ?
Choisir le bon testeur de rugosité de surface
Le contrôle de la rugosité des surfaces exige l'outil adapté. Votre choix dépend du type de surface, des conditions de mesure et du niveau de détail souhaité. Que vous travailliez en laboratoire ou sur site, comprendre les différences entre les types de testeurs vous permettra de travailler plus efficacement et de réduire les erreurs coûteuses.
1. Contact ou non-contact ?
Les testeurs de contact utilisent un stylet pour analyser la surface. Ils sont fiables pour les matériaux plats et durs dans des conditions contrôlées.
Les testeurs sans contact utilisent des lasers ou des méthodes optiques. Ils sont privilégiés pour les surfaces délicates, souples ou revêtues, où le contact pourrait causer des dommages.
À noter : les options sans contact peuvent nécessiter un étalonnage plus précis, mais évitent tout risque de rayures. Pour en savoir plus : Guide d’étalonnage d’un rugosimètre.
2. Type de matériau et de surface
La géométrie et la texture de votre matériau sont importantes. Mesurez-vous des métaux plats ou des polymères courbes ? Certains appareils sont plus performants pour certaines formes et finitions. Choisir un testeur adapté à votre matériau garantit des mesures précises et une qualité constante.
3. Où l'utiliserez-vous ?
- Les testeurs portables sont idéaux pour des contrôles rapides sur le terrain ou en atelier de production.
- Les systèmes de table offrent des numérisations haute résolution et une analyse avancée, parfaits pour les inspections de laboratoire détaillées.
Une option hybride comme la Le testeur de rugosité de surface portable TR-200 Plus vous offre flexibilité et performances fiables.
4. Précision, portée et conformité
Assurez-vous que la plage de mesure et la résolution de votre appareil correspondent aux états de surface que vous utilisez. Si vous devez respecter des normes industrielles spécifiques, telles que l'ISO 21920 ou l'ASME B46.1, vérifiez que votre appareil est conforme à ces normes.
5. Besoins en matière de données et de rapports
Certains testeurs permettent de transférer les données vers un ordinateur ou une imprimante pour faciliter le suivi et la documentation. Si vous prévoyez d'effectuer plusieurs mesures par jour, la mémoire intégrée vous fera gagner du temps et optimisera votre flux de travail.
6. Durabilité et adaptation à l'environnement
Si votre environnement de travail comprend des vibrations, de la poussière ou des températures élevées, la durabilité est essentielle. Choisissez un testeur performant dans les mêmes conditions que celles auxquelles vos produits sont exposés.
7. Budget vs. Valeur à long terme
Pensez au-delà du coût initial. Un testeur fiable, nécessitant moins d'entretien et fournissant de meilleures données, peut permettre de réaliser des économies à long terme. Explorez les Nous proposons une gamme complète de testeurs de rugosité de surface afin de trouver celui qui offre le meilleur rapport qualité-prix.
Applications des essais de rugosité de surface
1. Fabrication et ingénierie
Assure le bon fonctionnement de pièces telles que les roulements, les arbres et les engrenages. Contribue à la détection précoce de l'usure des outils ou des vibrations de la machine.
2. Industrie automobile
Elle influe sur le rendement du moteur, l'étanchéité et l'adhérence de la peinture. Le contrôle de la rugosité améliore la lubrification et réduit les défaillances des composants.
3. Industrie aérospatiale
Les pales de turbine et les surfaces de la cellule nécessitent un contrôle rigoureux de l'état de surface pour réduire la traînée et améliorer la résistance à la fatigue.
4. Industrie électronique
Les plaquettes de semi-conducteurs nécessitent des surfaces ultra-lisses pour fonctionner correctement. Les circuits imprimés dépendent d'une texture uniforme pour l'adhérence des couches.
5. Plastiques et biens de consommation
La rugosité influe sur le toucher du produit, la précision du moulage et la qualité esthétique. Une texture uniforme réduit les défauts en production de masse.
6. Médical et biomédical
Les implants nécessitent une rugosité spécifique pour favoriser l'ostéointégration. Les instruments chirurgicaux lisses minimisent les lésions tissulaires et améliorent la stérilisation.
Article connexe : Guide d’utilisation efficace d’un profilomètre
Réflexions finales
Le contrôle de la rugosité de surface garantit le fonctionnement efficace, sûr et fiable des composants. Au-delà de l'esthétique, il permet de maîtriser la friction, l'usure, la lubrification, l'adhérence et bien plus encore. Que vous soyez dans l'aérospatiale ou le moulage par injection, la compréhension de la texture de surface est essentielle à la qualité et aux performances de vos produits.
Investir dans les outils de mesure de rugosité de surface adéquats et savoir interpréter les résultats peut vous aider à réduire les coûts, à éviter les défaillances et à améliorer la satisfaction client.
