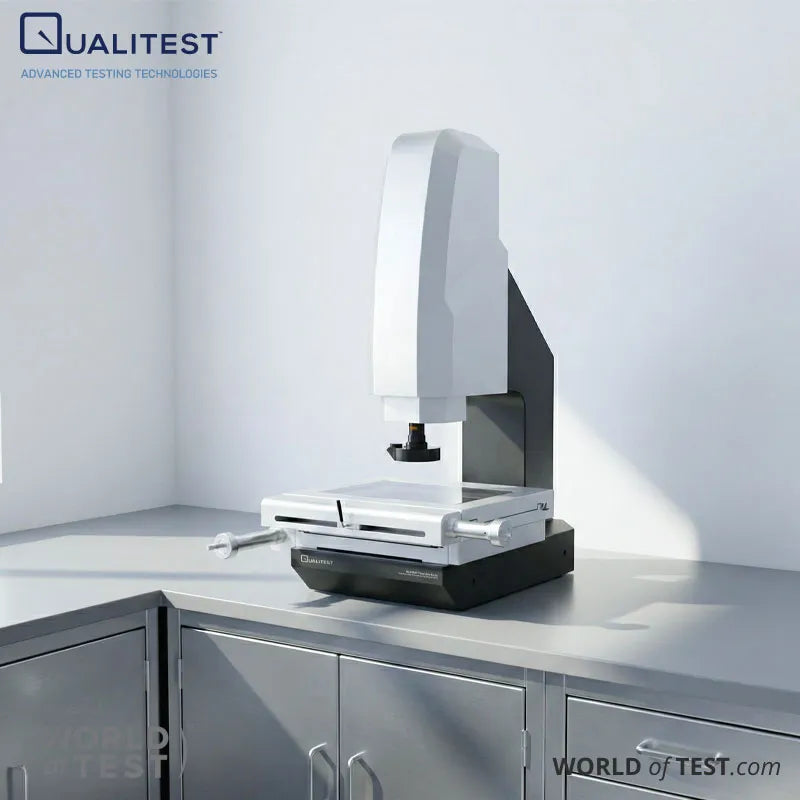

Semi-Automated Vision Measuring Machine (VMM) – QualiVMM™ Semi Auto Series

Achieve consistent and precise measurements with the QualiVMM™ Semi Auto Series, a semi-automated Vision Measuring Machine designed on a stable granite base and column. Optimized for 2D and 2.5D inspections, it features automatic Z-axis focusing, program-controlled multi-zone LED illumination, and intuitive iMeasuring software to standardize measurement routines across operators and shifts.

This versatile platform supports multiple travel ranges and offers optional contact probing and 3D software for expanded measurement capabilities. Its high-precision motion system minimizes table return error and ensures stable positioning. Configurable lighting enhances edge contrast for reflective metals, mixed finishes, and low-contrast components, ensuring reliable and repeatable inspection results.

Applications of QualiVMM™ Semi Auto Series Vision Measuring Machine (VMM)

Machined Parts and First-Article Inspection
Accurately measure distances, hole patterns, radii, angles, and feature locations using precise edge capture. Automatic Z-axis focusing accommodates height variations and stepped features, ensuring consistent results across operators.

Stamped, Laser-Cut, and Flat Components
Perform outline, slot, and profile inspections where contour definition is critical. Multi-zone surface lighting and contour illumination enhance edge visibility on brushed, polished, or coated surfaces.

Plastics, Rubber, and Soft Materials
Non-contact measurement avoids deformation associated with mechanical tools. Autofocus streamlines inspections at multiple heights, reducing time spent on refocusing.

Electronics and Precision Hardware
Ideal for connectors, small fixtures, and assemblies that require reliable visual measurement. Controlled illumination maintains consistent contrast for small edges and fine geometries.

Upgrade Path for Probing-Based Measurement
Optional contact probing and 3D measurement software expand capabilities for features challenging to inspect optically, supporting precise GD&T checks when contact points are required.

Standards Compliance – QualiVMM™ Semi Auto Series Vision Measuring Machine (VMM)

ISO 10360-7 – Defines acceptance and reverification tests for Cartesian CMMs with imaging probing systems (discrete-point mode).

ISO 14253-1 – Provides decision rules for verifying conformity or nonconformity, including measurements near tolerance limits considering uncertainty.

ISO 14978 – Outlines general concepts and requirements for GPS measuring equipment, offering a framework for metrology equipment calibration and performance.

ASME B89.4.1 – Specifies methods for defining and testing coordinate measuring machine performance, widely referenced in US metrology programs.

Key Features – QualiVMM™ Semi Auto Series Vision Measuring Machine (VMM)

Granite Base and Column for Stable Measurements
Robust granite construction ensures steady and reliable measurement conditions for routine QC tasks.

Low Table Return Error Design
Toothless polished rod and fast-lock mechanism minimize table return error, maintaining precision within 2 µm.

Precision Measurement System
High-accuracy optical scale and precision worktable support measurement accuracy up to E1x,y ≤.

High-Clarity Imaging for Edge Measurement
HD zoom optics and high-resolution color digital camera reduce distortion and provide clear edge detection.

Programmable Multi-Zone LED Illumination
Four-ring, eight-zone LED surface lighting with program-controlled brightness adjustment enhances edge visibility on complex surfaces.

Automatic Z-Axis Focusing for Consistent Results
Precision linear control autofocus reduces operator variation, improving measurement repeatability and stability.

Expandable to Probing and 3D Measurement
Optional contact probe and 3D measurement software extend capabilities for features that require contact-based inspection.

Semi Automated Vision Measuring Machine (VMM) – QualiVMM™ Semi Auto Series Technical Specification

Specifications (All Models)

Specification QualiVMM™ Semi Auto 200 Series QualiVMM™ Semi Auto 250 Series QualiVMM™ Semi Auto 300 Series QualiVMM™ Semi Auto 400 Series QualiVMM™ Semi Auto 500 Series
Marble Worktable (mm) 270 × 350 408 × 308 458 × 358 608 × 470 650 × 580
Glass Stage (mm) 142 × 242 306 × 198 356 × 248 456 × 348 540 × 440
X/Y Travel (mm) 200 × 100 250 × 150 300 × 200 400 × 300 500 × 400
Product Type High Precision Semi-Automatic Vision Measuring Machine (M6-iSemi Series)
Z Travel High-precision linear guide; effective travel 200 mm (all models)
Resolution (X/Y/Z) 0.5 μm (all models)
Base and Uprights High-precision granite (all models)
Measurement Accuracy* E1x,y: 2.5 + L/200 (μm); E1z: 4 + L/200 (μm) (all models)
Repeatability (μm) 2 (all models)
Surface Lighting (software controlled) 4-ring / 8-zone continuously adjustable LED cold surface illumination
Contour Lighting LED parallel contour illumination
Optional Lighting Coaxial light (optional)
Camera 1/2.9" high-resolution digital camera, 1.6 Mpixel (all models)
Zoom Lens 6.5× electronic feedback zoom lens; optical 0.7×–4.5×; video 20×–129×
Measuring Software iMeasuring
Supported OS Windows 10/11 (32/64-bit)
Language Options English, Simplified Chinese, Traditional Chinese (other languages optional)
Operating Conditions 20°C ±2°C; temperature change <1°C/hr; 30–80% RH; vibration <0.02 g, ≤15 Hz
Power AC 220V / 50Hz; or 110V / 60Hz
Machine Dimensions (W × D × H, mm) 677 × 552 × 998 790 × 617 × 1000 838 × 667 × 1000 1002 × 817 × 1043 1111 × 867 × 1086
Crate Dimensions (W × D × H, mm) 1030 × 780 × 1260 1030 × 780 × 1260 1030 × 780 × 1260 1130 × 1000 × 1270 1250 × 1035 × 1460
Weight (Gross / Net, kg) 220 / 150 242 / 175 275 / 185 449 / 350 550 / 380

* L = measured length (mm).

Notes

  • L is the measured length in millimeters. Z-axis mechanical accuracy depends strongly on focusing performance and the workpiece surface condition.
  • Magnification values are approximate and depend on monitor size and resolution.
  • Optional 0.5× or 2× auxiliary lenses can be added to adjust image magnification.
  • Worktable material: QualiVMM™ Semi Auto 200 Series/ QualiVMM™ Semi Auto 400 Series/ QualiVMM™ Semi Auto 500 Series use marble worktables, while QualiVMM™ Semi Auto 250 Series / QualiVMM™ Semi Auto 300 Series use metal worktables.

Configuration Options

Configuration Category Name Model Type Sensor Package Z-Axis Autofocus Contact Probe Software
2.5D Vision only M5-iMS-3020A A Optical zoom-lens sensor Without Without iMeasuring 2.1
3D Vision + probe M5-iMS-3020B B Zoom-lens sensor + contact probe sensor Without With iMeasuring 3.1
2.5D (Semi-auto) Vision + autofocus M6-iMS-3020C C Zoom-lens sensor + Z-axis autofocus With Without iMeasuring 2.2
3D (Semi-auto) Vision + probe + autofocus M6-iMS-3020D D Zoom-lens sensor + contact probe + autofocus With With iMeasuring 3.2

Standard Delivery (Included)

  • Measurement software
  • Electronic feedback zoom lens
  • Manual controller
  • 4-ring / 8-zone LED illumination
  • 0.5 µm enclosed grating ruler
  • Dust cover
  • 1/2.9" digital camera
  • Dongle
  • Optical calibration plate
  • Data cable
  • Contour LED parallel cold illumination
  • Documentation set: certificate, warranty card, instruction manual, and packing list

Optional Accessories (Add-Ons)

  • Instrument table
  • Electronic feedback coaxial optical lens
  • 3D touch probe
  • Calibration ball
  • Computer and monitor
  • 1/1.8" color camera
  • Block gauge
  • 0.5× additional objective
  • Foot switch
  • 2× additional objective
