Hydraulic Hollow Cylinder Tester Kit – QualiHydra™ Series

The Hydraulic Hollow Cylinder Tester Kit – QualiHydra™ Series applies controlled axial tension to anchors, bolts, and fixings to verify their load-holding capacity in concrete, masonry, and rock. The QualiHydra™ Series provides site engineers and inspectors with a portable solution for conducting proof-load and ultimate-load tests directly at the installation point. Its hollow ram cylinder allows the anchor rod or cable to pass through the center of the piston, ensuring that the test pulls the fastener in line with its working axis. Three capacity options are available for applications ranging from light fixings to heavy structural anchors with capacities of up to 500 kN.

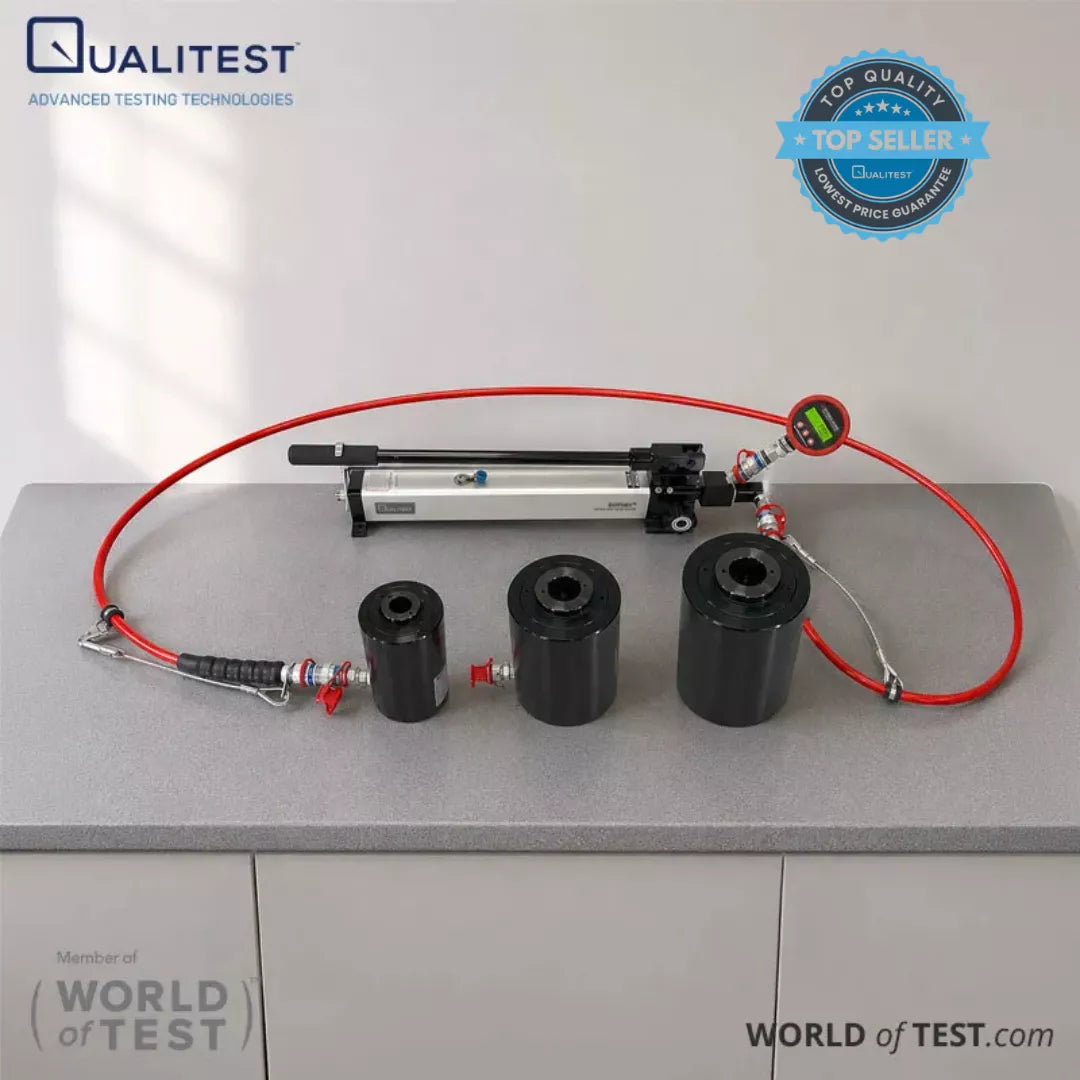

Each kit combines the hollow ram cylinder with a two-speed hydraulic hand pump, three-meter hose assembly, and digital gauge for reading the applied load. The two-speed pump moves the piston rapidly under low pressure and then switches to high pressure as resistance increases. This operation helps shorten test time and reduce operator fatigue. Quality teams, structural engineers, and safety inspectors can use the QualiHydra™ Series to verify that installed anchors meet their design loads before a structure goes into service.

A protective case houses the cylinder, pump, hose, and gauge for convenient transportation between sites. The aluminium cylinder and pump help keep the kit lightweight enough for one technician to carry and set up without lifting equipment. Operators select the model according to the anchor diameter and target load, connect the hose, and apply tension while the digital gauge records the test result.

Hydraulic Hollow Cylinder Tester Kit – QualiHydra™ Series Applications

The QualiHydra™ Series supports anchor and fixing verification across construction, infrastructure, and safety-critical installations.

  • Post-Installed Anchor Verification: Confirms that mechanical and adhesive anchors installed in concrete achieve their proof load before structural elements are loaded.

  • Facade and Cladding Fixings: Tests brick ties, restraint fixings, and cladding anchors to verify that wall assemblies can resist wind and gravity loads.

  • Fall-Arrest and Safety Anchorage Testing: Validates roof anchors, lifelines, and window-cleaning eyebolts against their rated working loads for worker safety.

  • Rock and Ground Anchors: Applies controlled tension to rock bolts and soil anchors used in tunneling, mining, and slope stabilization work.

  • Rebar and Dowel Pull Testing: Measures the bond and pull-out resistance of doweled bars in concrete repair and connection projects.

  • Scaffold and Temporary Works Ties: Checks the holding capacity of scaffold anchors and temporary support fixings on active construction sites.

  • Structural Retrofit and Inspection: Provides load data for engineers assessing existing fixings during refurbishment and condition surveys.

Hydraulic Hollow Cylinder Tester Kit – QualiHydra™ Series Key Features

The QualiHydra™ Series combines a high-capacity hollow ram cylinder with a portable hydraulic pump and digital readout for repeatable field testing.

  • Through-Bore Hollow Ram: Allows the anchor rod or cable to pass through the piston for direct axial tension without offset loading.

  • Two-Speed Hand Pump: Switches automatically from high-flow, low-pressure operation to low-flow, high-pressure operation, helping reduce test time and handle effort.

  • 700 bar Working Pressure: The pump, hose, cylinder, and gauge share a 700 bar (10,000 psi) rating, providing matched components throughout the system.

  • Three Capacity Models: Available in 170, 350, and 500 kN options to match the kit with the anchor diameter and target load.

  • Digital Load Gauge: Displays applied pressure and load in clear figures for accurate readings and straightforward record-keeping.

  • Load-Holding Valve: Maintains the ram in the advanced position during testing, allowing the operator to read and record the result.

  • Aluminium Construction: Keeps the cylinder and pump lightweight for single-person transportation and setup between test points.

  • Pre-Filled Oil Reservoir: Ships ready for use and operates with standard ISO VG 32 or ISO VG 46 mineral hydraulic oil.

  • Three-Meter Hose with Quick Couplers: Keeps the operator separated from the test point and allows tool-free connection.

  • Protective Carry Case: Stores and transports the complete kit while helping protect the components on site.

Theory and Method

Hydraulic load testing is based on Pascal's principle, which states that pressure applied to a confined fluid is transmitted equally in all directions. The hand pump pushes oil through the hose into the cylinder, where hydraulic pressure acts on the piston's effective area to generate force. Since force equals pressure multiplied by area, relatively modest hand effort at the pump can produce tens or hundreds of kilonewtons at the ram. The digital gauge displays system pressure, which corresponds directly to the axial load applied to the anchor under test.

The hollow ram design allows the anchor rod or cable to pass through a bore extending through the piston. A single-acting hollow ram cylinder features a hollow saddle on top of the hollow piston, along with a male coupler and dust cap at the hydraulic port (Fig 4). The operator passes the fastener through the cylinder, secures it above the ram with a nut or grip, and positions the cylinder base against the substrate or a load-spreading bridge. As the piston extends, it pushes against the surface while pulling the rod upward, placing the anchor under pure axial tension. This in-line loading arrangement reproduces the service condition that the fixing must resist.

The cylinder is single-acting, meaning hydraulic pressure drives the piston outward while an external load returns it when the pressure is released. The two-speed pump moves the piston rapidly under low pressure during the approach stage and then shifts to high pressure as the final load is built. The load-holding valve maintains the ram position without drifting after the target load is reached. This combination allows one technician to build, hold, and release a precise test load manually.

Setup and Operation

Before beginning the test, position the pump horizontally on a flat surface and check the oil level. Remove the transit plug from the top of the tank and install the breather in its place. This allows the full oil volume to be used during testing (Fig 1). Fill the reservoir to approximately 10 mm below the tank top using ISO VG 32 or ISO VG 46 mineral hydraulic oil, while keeping the cylinder fully retracted during filling.

The system should be bled before the first test. Connect the cylinder to the pump and position it below the pump with its pressure ports facing upward. Open the bleed screw and operate the cylinder three to four times through its full travel so that trapped air can return to the reservoir (Fig 5). When a small cylinder is connected using long hoses, perform the bleeding process with a shorter hose first if the hose volume is greater than the cylinder volume.

To advance the ram, turn the release knob clockwise and operate the pump handle (Fig 2). The pump automatically changes from high-flow, low-pressure operation to low-flow, high-pressure operation as resistance increases. The valve holds the applied load, preventing the ram from retracting on its own.

To release the load, slowly turn the release knob anti-clockwise by no more than one to two turns, allowing the piston to retract in a controlled manner (Fig 3). Fully retract the piston after each test, install dust caps when disconnecting the hoses, and refit the transit plug before transporting the equipment.

Hydraulic Hollow Cylinder Tester Kit

Hydraulic Hollow Cylinder Tester Kit - QualiHydra™ Series Technical Specifications

Cylinder Models

Parameter QualiHydra™ 170 QualiHydra™ 350 QualiHydra™ 500
Load Capacity 170 kN 350 kN 500 kN
Maximum Rod/Cable Diameter 26 mm (1.02 in) 39 mm (1.54 in) 51 mm (2.01 in)
Cylinder Height 175 mm (6.89 in) 193 mm (7.60 in) 280 mm (11.02 in)
Cylinder Outer Diameter 98 mm (3.86 in) 136 mm (5.35 in) 160 mm (6.30 in)
Cylinder Action Single-acting hollow ram
Cylinder Material Aluminium

Hydraulic Hollow Cylinder Tester Kit

System Specifications

Parameter Specification
Pump Type Two-speed manual hydraulic hand pump
Maximum Working Pressure 700 bar (10,000 psi)
Pump Construction Aluminium
Cylinder Action Single-acting hollow ram
Hose Length 3 m (9.8 ft)
Hose Couplers Quick-connect (male/female)
Gauge Digital pressure and load indicator
Recommended Hydraulic Fluid ISO VG 32 or ISO VG 46 mineral hydraulic oil
Reservoir Pre-filled, ready for use

Kit Contents

Item Quantity Description
Hollow Ram Cylinder 1 Aluminium single-acting hollow ram (170, 350, or 500 kN model)
Hydraulic Hand Pump 1 Two-speed manual pump with pre-filled oil reservoir
Hose Assembly 1 3 m hydraulic hose with quick-connect couplers
Digital Gauge 1 Digital pressure and load indicator
Carry Case 1 Protective transport and storage case
