Perfilómetro óptico vs. perfilómetro de aguja: ¿cuál necesitas?

Seleccionar el instrumento de análisis de superficie correcto es una decisión fundamental para la calidad final de su producto.

Si bien es fácil distraerse con nuevas tecnologías de aspecto impresionante, nuestra postura es que la mejor herramienta es la que proporciona datos confiables y repetibles justo donde importan: en su planta de producción.

El debate actual sobre perfilómetros ópticos y de aguja es importante y, como proveedor de larga trayectoria, queremos ofrecer una perspectiva práctica para ayudarlo a elegir con confianza.

Perfilómetro óptico vs. perfilómetro de aguja

Entonces, ¿cuál es la diferencia funcional entre estos dos enfoques? Es sencilla.

Un perfilómetro de aguja realiza contacto físico con una punta fina de diamante para trazar la superficie. Un perfilómetro óptico, en cambio, es un método sin contacto que proyecta luz sobre la superficie.

A continuación se presenta un resumen de las consideraciones prácticas.

Hablemos de los daños superficiales

Sabemos lo que algunos piensan: "¿Una punta de diamante no rayará mi pieza?". Es una pregunta válida, pero en casi todos los casos, la respuesta es no. La fuerza que aplica la aguja es increíblemente ligera y se controla con precisión.

En el caso de metales, cerámicas y la mayoría de los polímeros, esta fuerza es insignificante y no deja rastro. Esta preocupación solo es válida para superficies extremadamente blandas o delicadas, como los geles, que no son habituales en la mayoría de los entornos de fabricación.

Cuando los sistemas ópticos tienen dificultades

Además, hablemos de materiales complejos. Hemos visto sistemas ópticos que fallan por completo debido a superficies altamente reflectantes, transparentes o con múltiples capas.

Los sistemas basados ​​en luz dependen de una reflexión nítida y predecible. Si la pieza es brillante como un espejo o transparente como el cristal, los datos pueden distorsionarse. A un lápiz óptico no le importa el aspecto de una superficie; percibe la topografía física, lo que le proporciona cifras fiables.

Creado para el mundo real

Otro punto a considerar es el entorno de la máquina.

Los perfilómetros ópticos suelen ser sensibles. Pueden verse afectados por las vibraciones de la fábrica, la luz ambiental y el polvo, por lo que suelen requerir un espacio de laboratorio dedicado y limpio.

Nuestros sistemas basados ​​en agujas, por otro lado, están diseñados para la línea de producción. Son potentes herramientas diseñadas para funcionar de forma fiable en medio del ruido y la actividad de una instalación de trabajo real.

Aquí está nuestra comparación directa de cómo funcionan:

La elección entre un perfilómetro de aguja y uno óptico suele reducirse a esto: ¿necesita una cifra altamente precisa y certificable para un parámetro específico, o necesita un mapa topográfico general? Para las operaciones de fabricación, consideramos que la primera opción es casi siempre la que ofrece un valor más tangible.

Aplicaciones en el mundo real

Las exigencias específicas de su industria influirán considerablemente en su elección. Según lo que hemos visto, la necesidad de realizar pruebas fiables en la planta de producción es una prioridad. Para un operador que necesita realizar comprobaciones en un entorno de producción con mucha actividad, un instrumento portátil y duradero no es un lujo, sino una auténtica necesidad.

Casos de uso del perfilómetro Stylus

Hemos pasado años trabajando con clientes en los sectores automotriz y aeroespacial, donde dependen de los perfilómetros de aguja para verificar el acabado de componentes críticos como bloques de motor y álabes de turbinas.

Pero esta necesidad va mucho más allá. La observamos en maquinaria pesada para verificar el acabado de engranajes y cojinetes y garantizar una lubricación adecuada.

En el sector del petróleo y el gas, se trata de verificar la integridad de las caras de sellado de las válvulas para evitar fugas. No se trata solo de cumplir con la cifra indicada en un plano; se trata de prevenir costosas fallas en campo y garantizar la longevidad del producto. Una correcta verificación tiene un impacto directo en los costos operativos.

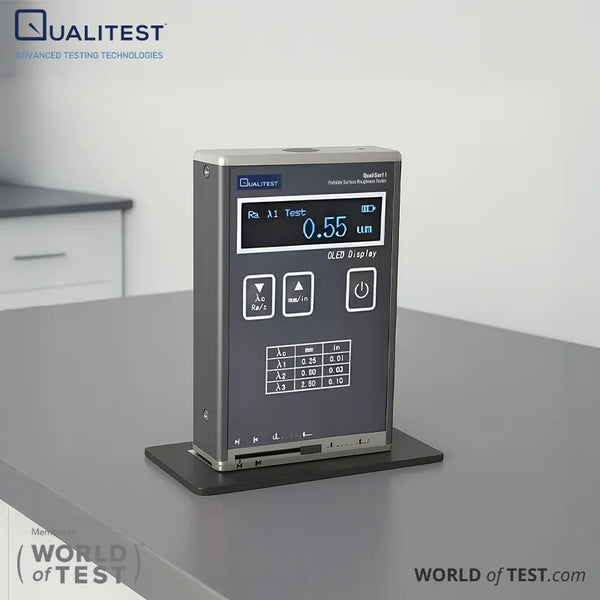

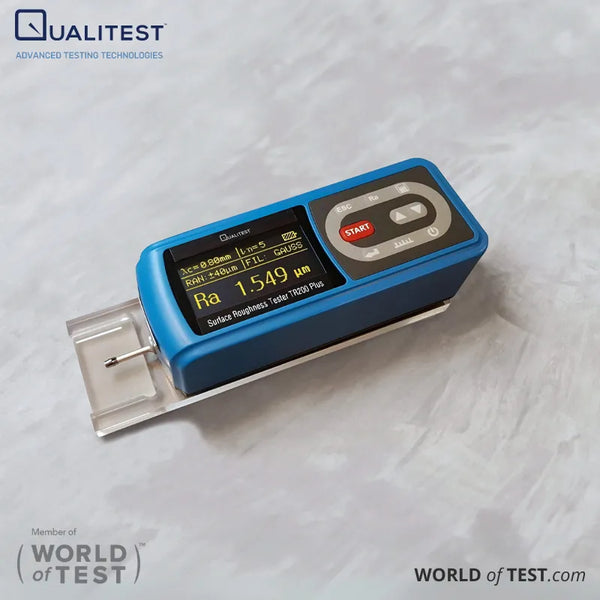

Aquí es donde un instrumento portátil como nuestro medidor de rugosidad superficial portátil - Qualisurf I o el más avanzado TR-200 Plus realmente demuestra su valor. Imagine tener que revisar un engranaje enorme que no se puede trasladar a un laboratorio. Usted toma la medición directamente en la pieza, obteniendo una lectura precisa en el taller.

Casos de uso del perfilómetro óptico

Por el contrario, los sistemas ópticos suelen ser los preferidos en entornos de laboratorio para el análisis de dispositivos médicos o semiconductores. Su lugar de residencia suele ser un laboratorio de investigación y desarrollo o una sala limpia.

Son fantásticos para analizar un solo componente con gran detalle, pero en nuestra opinión, no están diseñados para la velocidad y el volumen de las comprobaciones rutinarias de producción. Animamos a nuestros clientes a considerar seriamente si el mayor coste de capital y la sensibilidad ambiental de un sistema óptico justifican realmente su proceso de calidad antes de realizar esa inversión.

¿Por qué Qualitest respalda el perfilómetro Stylus?

En definitiva, la decisión entre un perfilómetro óptico y uno de aguja radica en obtener la herramienta adecuada para su operación específica. Si bien ambas tecnologías son válidas, nuestra empresa se ha basado en el suministro de perfilómetros de aguja duraderos y fiables.

Creemos que ofrecen la solución más práctica y rentable para la gran mayoría de entornos de fabricación y control de calidad. Son herramientas robustas que proporcionan los datos necesarios sin complejidades innecesarias.

Lo entendemos porque abordamos estos desafíos con nuestros clientes a diario. Por eso, nos centramos en una línea de rugosímetros de superficie con palpador de alta calidad y eficacia. Si busca un instrumento fiable, preciso y diseñado para entornos de producción reales, nuestro equipo de expertos está aquí para ayudarle.

Contáctenos hoy y le ayudaremos a encontrar el instrumento perfecto para su aplicación y su presupuesto.
