Conseguir el acabado superficial adecuado es fundamental para la calidad.
Para los profesionales de la fabricación, confirmar esto requiere datos objetivos de un rugosímetro. Ya sea una unidad portátil como nuestro QualiSurf I para inspecciones rápidas o un sistema más avanzado, la herramienta adecuada es esencial.
Pero el punto crítico es este: cualquier probador es un riesgo si sus datos no son confiables. Operar con un rugosímetro sin calibrar genera datos inexactos y costosos problemas de producción. Por eso, comprender cómo calibrar un rugosímetro es una habilidad indispensable.
¿Por qué son tan importantes los datos precisos sobre el acabado de la superficie?
En cualquier campo donde los componentes deben funcionar a la perfección, una medición precisa del acabado superficial es fundamental para una producción exitosa. Una lectura incorrecta puede causar contratiempos significativos que repercuten en toda la operación.
Previene fallas prematuras de componentes
La vida útil de una pieza está directamente relacionada con las propiedades de su superficie. Una superficie demasiado rugosa puede acelerar el desgaste; una superficie demasiado fina puede no retener adecuadamente los lubricantes.
Creemos que obtener esta característica correctamente es un principio fundamental de la ingeniería sólida. Una calibración correcta del rugosímetro garantiza que sus datos y la medición de Ra reflejen con precisión las cualidades necesarias para una larga vida útil.
Es esencial para operar a un alto nivel
Muchas industrias exigen un estricto cumplimiento de las normas de rugosidad superficial de organismos como ISO y ASME. No las consideramos obstáculos burocráticos, sino marcos que garantizan la fiabilidad.
Un proceso de calibración válido es un paso básico para demostrar que sus productos cumplen estos exigentes criterios, lo cual es vital para el acceso al mercado y la confianza del cliente.
Protege directamente sus resultados finales
El impacto financiero de unas mediciones deficientes puede ser sustancial.
Hemos trabajado con empresas que lograron importantes mejoras financieras simplemente implementando un procedimiento riguroso de pruebas de rugosidad superficial . La información errónea lleva al descarte de componentes en buen estado o a la aprobación de componentes defectuosos.
El tiempo invertido en la calibración es una inversión inteligente frente a estas pérdidas potenciales mayores.
Cómo verificar correctamente su medidor de rugosidad superficial
La verificación de un comprobador de rugosidad superficial es un proceso disciplinado y manejable que confirma que el instrumento proporciona datos precisos y repetibles.
Considérelo una diligencia profesional. Con el tiempo, cualquier instrumento de precisión puede experimentar desviaciones. Este procedimiento corrige este problema. Se centra en el uso de una muestra de referencia (un bloque pequeño con un valor de superficie conocido) para comprobar y ajustar el comprobador.
Creemos que integrar la calibración de este rugosímetro en sus procedimientos estándar es fundamental para operar con confianza. Esta comprobación debe realizarse cada seis a doce meses para cualquier modelo, desde una unidad básica como el QualiSurf I hasta un sistema más avanzado como el QualiSurf III-Plus .
A continuación se muestra un método claro, paso a paso, sobre cómo calibrar correctamente un comprobador de rugosidad de superficie:
1. Prepare su equipo y espacio de trabajo
Antes de tocar el comprobador, es necesario preparar el escenario para obtener una lectura precisa.
La muestra de calibración: Esta es su referencia fundamental. Es un pequeño bloque metálico mecanizado con un valor de rugosidad exacto, confirmado por su certificado. Antes de comenzar, inspeccione este estándar de calibración para comprobar la rugosidad de la superficie. Si presenta muescas o daños, ya no es fiable. Su certificado confirma su trazabilidad a un estándar nacional, por lo que sus ajustes se basan en un valor comprobado.
Borrón y cuenta nueva: La aguja de un comprobador es increíblemente sensible. Utilice aire comprimido para eliminar los residuos de la muestra y el detector. Para la suciedad, utilice un paño sin pelusa y alcohol isopropílico. Nuestra experiencia demuestra que la contaminación es una de las principales causas de lecturas incorrectas, por lo que este paso no es opcional para una medición válida del acabado superficial.
- Un área controlada y estable: El probador mide características microscópicas. La vibración puede afectar la medición. Coloque el equipo sobre una mesa de inspección sólida, lejos de maquinaria en funcionamiento, y deje que se aclimate a la temperatura ambiente.
2. Coloque correctamente el comprobador sobre la muestra

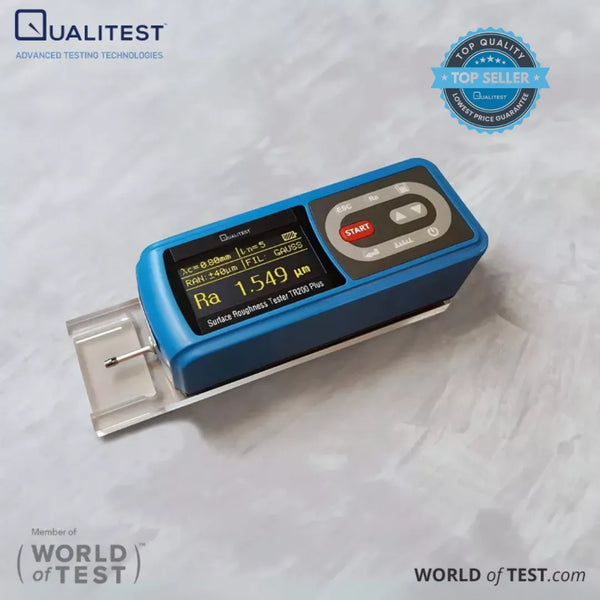

La colocación del comprobador en el bloque es la mitad de la batalla, y estos principios son cruciales tanto si se utiliza un dispositivo compacto y completo como el TR-200 Plus como un sistema dividido más especializado como nuestro QualiSurf™-600 . Esta parte del procedimiento de prueba de rugosidad superficial determinará el éxito o el fracaso de los resultados.
- Montaje: Coloque el comprobador de modo que su base quede completamente nivelada y estable sobre la muestra. No debe oscilar ni moverse.
Alineación: Este es el punto de fallo más común. El palpador del comprobador debe desplazarse en un ángulo perfecto de 90 grados sobre las ranuras del bloque de referencia. Medir en paralelo a la alineación dará una lectura falsa y artificialmente uniforme, completamente inútil para una medición correcta de Ra.
Contacto con la aguja: La punta de diamante de la aguja es delicada. Nunca la deje caer sobre la superficie. Utilice el mecanismo del comprobador para bajarla suavemente hasta que haga contacto. Un impacto fuerte puede dañar la aguja e invalidar todas las mediciones futuras.
3. Realizar la medición de verificación
Una vez completada la configuración, ahora puede tomar una lectura para ver dónde se encuentra su instrumento.
- Ingrese el valor de referencia: Acceda al menú de calibración de su dispositivo e ingrese cuidadosamente el valor Ra de su muestra. Verifique la entrada; un simple error tipográfico puede afectar la calibración del perfilómetro.
- Iniciar la prueba: Inicie el ciclo de medición. Recomendamos encarecidamente tomar al menos tres mediciones separadas para verificar la consistencia. Si los números fluctúan, debe detenerse y solucionar los problemas de la configuración antes de continuar.
4. Analice el resultado y ajústelo según sea necesario
Aquí es donde se compara la opinión del probador con el hecho establecido y se finaliza la calibración.
- Evalúe la lectura: Observe el promedio de las tres lecturas de prueba. ¿Cómo coincide con el valor certificado de su muestra?
Confirme la tolerancia: El manual de su instrumento especificará un margen de error aceptable. Este suele rondar el ±10 % del valor del estándar.
Realice el ajuste: Si la lectura está fuera de ese rango, deberá ajustarla. Siguiendo las instrucciones del fabricante, normalmente cambiará la configuración de ganancia digital. Después de realizar el ajuste, realice otra serie de mediciones para confirmar que el rugosímetro superficial ahora lee correctamente. Una vez verificado, guarde la nueva configuración y agréguela al registro de calibración.
Qualitest: De la calibración a la calidad
Dominar el procedimiento de calibración de un medidor de rugosidad superficial es fundamental para mantener altos estándares de producción. Es un proceso directo y necesario que valida la integridad de cada medición de acabado superficial.
Creemos que un sistema de calidad proactivo se centra en prevenir defectos, no solo en encontrarlos. La verificación periódica de los instrumentos es un pilar de este enfoque, protegiendo sus operaciones de errores costosos.
En Qualitest, comprendemos plenamente la necesidad de precisión y fiabilidad. Nos centramos en suministrar instrumentos de prueba de alta calidad y el conocimiento experto para utilizarlos eficazmente.
Si busca fortalecer sus funciones de control de calidad con un probador de rugosidad superficial confiable y el conocimiento para realizar una calibración precisa del probador de rugosidad superficial, nuestra gama de soluciones rentables está diseñada para brindar precisión y repetibilidad.
Comuníquese con nuestro equipo hoy para analizar sus necesidades específicas y cómo podemos ayudarlo a lograr una confianza total en sus mediciones.
